在橋隧監測方式中，標準化的結構健康監測成本高、能耗大以及部署復雜，供電和現場布線要求高，雖然已經是高效率監測方式，但在推廣應用的過程中仍存在著一定的局限性。
輕量化結構健康檢測從結構和技術層面進行提升，成本低、能耗低、部署簡單、多樣的供電和布線方式，借助傳感技術、通訊技術的進步以及供電方式的多樣性為輕量化監測系統提供了更高水平、高科技的技術背景。
在此背景下，中交路橋科技自主研發橋隧輕量化監測與事故報警系統，在保障人身財產安全、預防事故擴大化方面發揮著不可或缺的作用，成為了各類設施中重要的安全防護設施之一。
一、中交路橋科技橋隧輕量化監測事故報警系統
1、系統功能：橋隧輕量化監測+事故報警系統→橋隧技術性監測預警系統
中交路橋科技橋梁輕量化監測系統是由橋隧輕量化監測與事故報警系統組合而成的“橋隧技術性監測預警系統”。該系統可實現對橋隧的結構安全實時監測和災害預警，一旦發生災害性事件， 現場聲光報警系統觸發后可及時發布災毀信息，及時進行應急處置，堅決防止發生次生災害。
2、系統特點：

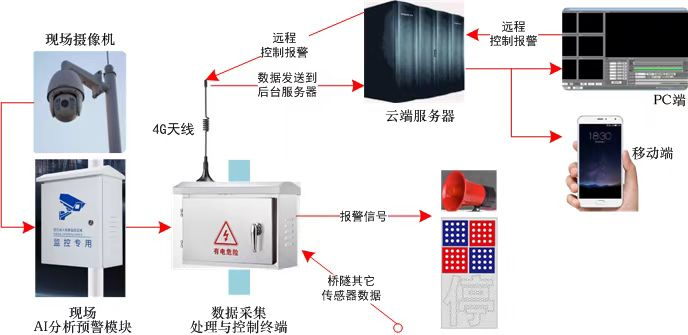

3、工作原理：
4、技術優勢：
· 單橋規模小→實時監測結合特殊事件、觸發報警、傳感/采集/通訊高度集成
· 基礎條件差→優先市電、可選用太陽能、混合組網(有線+無線+既有網絡)
· 監測指標少→AI智能攝像頭、傾角加速度計一機多能、光電撓度儀一機多測點
· 維護分散→簡化數采、去工控機、增加邊緣計算儀
二、橋隧輕量化監測事故報警系統：監測方式
橋梁輕量化監測可以提升公路基礎設施防災減災能力，提升安全保障水平，實時報警、有效避免二次、事故發生。其監測方式可以分為三種：傾角儀監測、撓度儀監測和AI攝像頭監測。

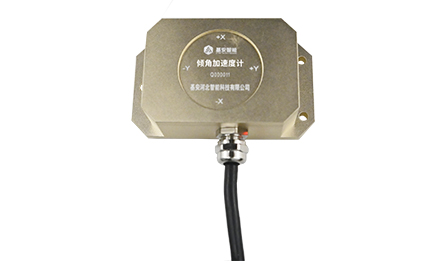

1、方法一：傾角儀監測
（1）設備特點：一機多能；在不增加設備的情況下，可同時輸出加速度值和傾角值；為系統的預警提供多判據體現了監測系統的輕量化；
（2）監測原理：實時監測墩柱傾斜，設置報警等級和報警閾值，超過設定觸發報警。
2、方法二：撓度儀監測
（1）設備特點：機器視覺系統是通過機器視覺產品將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，得到被攝目標的形態信息，根據像素分布和亮度、顏色等信息，轉變成數字化信號；圖像系統對這些信號進行各種運算來抽取目標的特征。滿足交通部指南中非接觸式監測要求。
（2）監測原理：實時監測主梁變形，設置報警等級和報警閾值，超過設定觸發報警。
3、方法三：AI攝像頭監測
（1）設備特點：集成先進的AI邊緣計算終端；BridgeGuard AI模型；實現對監控畫面的實時解析和智能判斷；該系統采用自主研發的深度學習圖像識別系統，專門針對橋梁和隧道等關鍵基礎設施的災害事件進行監測；
（2）監測原理：數據采集與預處理；特征提取與目標檢測；模型訓練；模型部署；觸發報警；
（3）監測優勢：實時監控；智能識別；自動報警；數據記錄；多用途性。
三、橋隧輕量化監測事故報警系統：報警方式
（1）結構變形報警：傾角儀和撓度儀屬于傳感器，采用同種報警方式
1）報警實現路徑：報警路徑為遠程報警，遠程報警是通過給采集儀配置4G網絡傳輸功能，報警信號同時傳輸到站級監控中心觸發報警。
2）報警閾值設定：根據隧道的設計參數、有限元計算值及安全評估標準，設定合理的報警閾值，設置三級預警方案，一旦監測數據超出閾值，即刻觸發相應級別的報警。
3）多種報警方式：預警信息可以通過短信、監控中心和現場的聲光報警器進行報警。
4）應急預案啟動：在出現緊急情況，遠程通信中斷情況下，系統設置了現場報警緊急按鈕，可人工一鍵觸發現場聲光報警器。
5）聯動響應：系統與管養部門聯動，一旦觸發報警，管養部門可及時接收到報警信息。

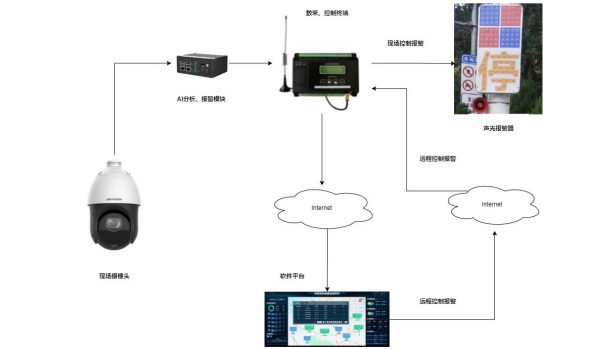

（2）AI攝像頭報警：后臺報警與現場報警相互配合，相互補充
1）現場報警：實時進行監控，現場部署的AI分析模塊解析監控畫面，如達到三級預警指標，采集儀控制現場的聲光報警器進行報警。
2）后臺報警：實時將監控畫面通過互聯網推送到監控中心，若出現三級報警指標，監控中心的聲光報警器被觸發報警。

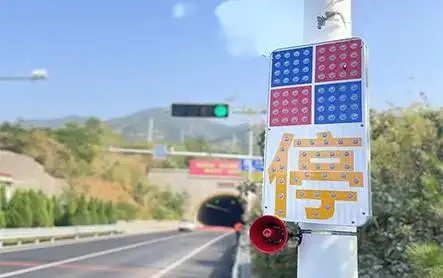

四、橋隧輕量化監測事故報警系統：觸發報警后現場效果

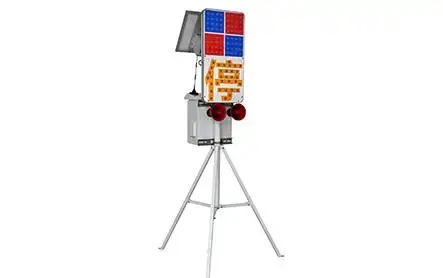

1、一體式聲光報警器觸發
一體式聲光報警器由中交路橋科技自主研發，可進行個性化定制；聲光報警器產品法向發光強度達到15000 cd/m2，發光板結合高分貝（130dB）發聲裝置。一體化聲光報警器產品設計輕便，滿足指南的技術指標要求；供電方式可選擇市電和太陽能板，安裝便捷，維護簡單。
2、報警機制
一體化聲光報警器有多種方式進行預報警：短信提醒、app提醒、平臺警報等，有三個等級強度進行報警，并具有前端報警與后臺報警實時響應功能機制，確保在不同環境下都能有效地傳達警報信息。
中交路橋科技橋隧輕量化監測事故報警系統利用了傳感器技術、無線通訊技術和數據分析算法，實現了對橋隧健康狀況的實時、連續監控。中交路橋科技致力于評估橋隧的安全性，并制定科學合理的維護計劃，為實現橋隧安全的長治久安添磚加瓦！
